Стокерный склад топлива «Живое дно»
При использовании котельных установок на биотопливе мощностью более 1000 кВт, работающих в круглосуточном режиме, необходимо предусмотреть запас топлива для бесперебойной работы в выходные и праздничные дни (механизированный топливный склад, получивший в массах определение "живое дно ").
Для этого могут применяться автоматизированные топливные склады объемом от 100 м3. Склад должен располагаться в непосредственной близости от энергетической установки, иметь проем для въезда погрузчика либо транспортной тележки.
Живое дно является накопительный складом, обеспечивающим разгрузку и дозированную выдачу сыпучего топлива на устройство подачи (шнековый, скребковый или ленточный транспортер).
Приращение объема склада производится путем последовательной установки нескольких модулей.
Для этого могут применяться автоматизированные топливные склады объемом от 100 м3. Склад должен располагаться в непосредственной близости от энергетической установки, иметь проем для въезда погрузчика либо транспортной тележки.
Живое дно является накопительный складом, обеспечивающим разгрузку и дозированную выдачу сыпучего топлива на устройство подачи (шнековый, скребковый или ленточный транспортер).
Приращение объема склада производится путем последовательной установки нескольких модулей.
Для установки стокерного склада капитальный фундамент не требуется, подготавливаются площадки под «Ноги» склада размером 300х300х1200.
Топливо из устройства подачи топлива толкателем подается в топку на наклонные, а затем на горизонтальные колосники, где происходит его сгорание. Образующиеся летучие остатки неполного сгорания догорают в зоне вторичного дутья.
Дымовые газы из топки попадают сначала в нижний, а затем в верхний пучок дымогарных труб, отдавая своё тепло воде; через шибер поступают в дымоход, мультициклон и с помощью дымососа попадают в дымовую трубу.
Теплоноситель (вода) подается в теплообменник котла через подводящий трубопровод, омывает внутренние её поверхности, поверхности перегородок и обечайки, нижний и верхний пучки дымогарных труб газохода и, нагреваясь до заданной температуры, через патрубок поступает в отопительную систему.
До розжига котёл должен быть заполнен водой.
Давление и температура воды замеряются на входе в котёл и на выходе из котла.
Подключение к электросети приводов осуществляется через щит управления.
Дымовые газы из топки попадают сначала в нижний, а затем в верхний пучок дымогарных труб, отдавая своё тепло воде; через шибер поступают в дымоход, мультициклон и с помощью дымососа попадают в дымовую трубу.
Теплоноситель (вода) подается в теплообменник котла через подводящий трубопровод, омывает внутренние её поверхности, поверхности перегородок и обечайки, нижний и верхний пучки дымогарных труб газохода и, нагреваясь до заданной температуры, через патрубок поступает в отопительную систему.
До розжига котёл должен быть заполнен водой.
Давление и температура воды замеряются на входе в котёл и на выходе из котла.
Подключение к электросети приводов осуществляется через щит управления.

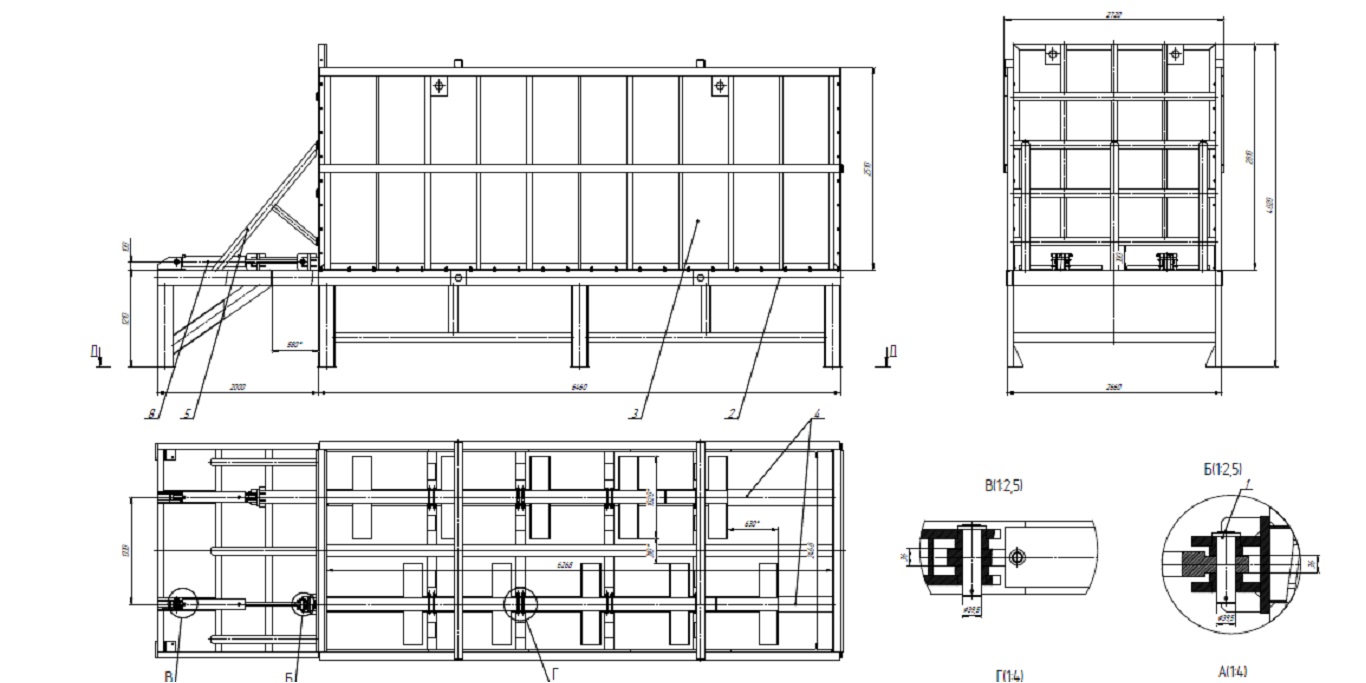

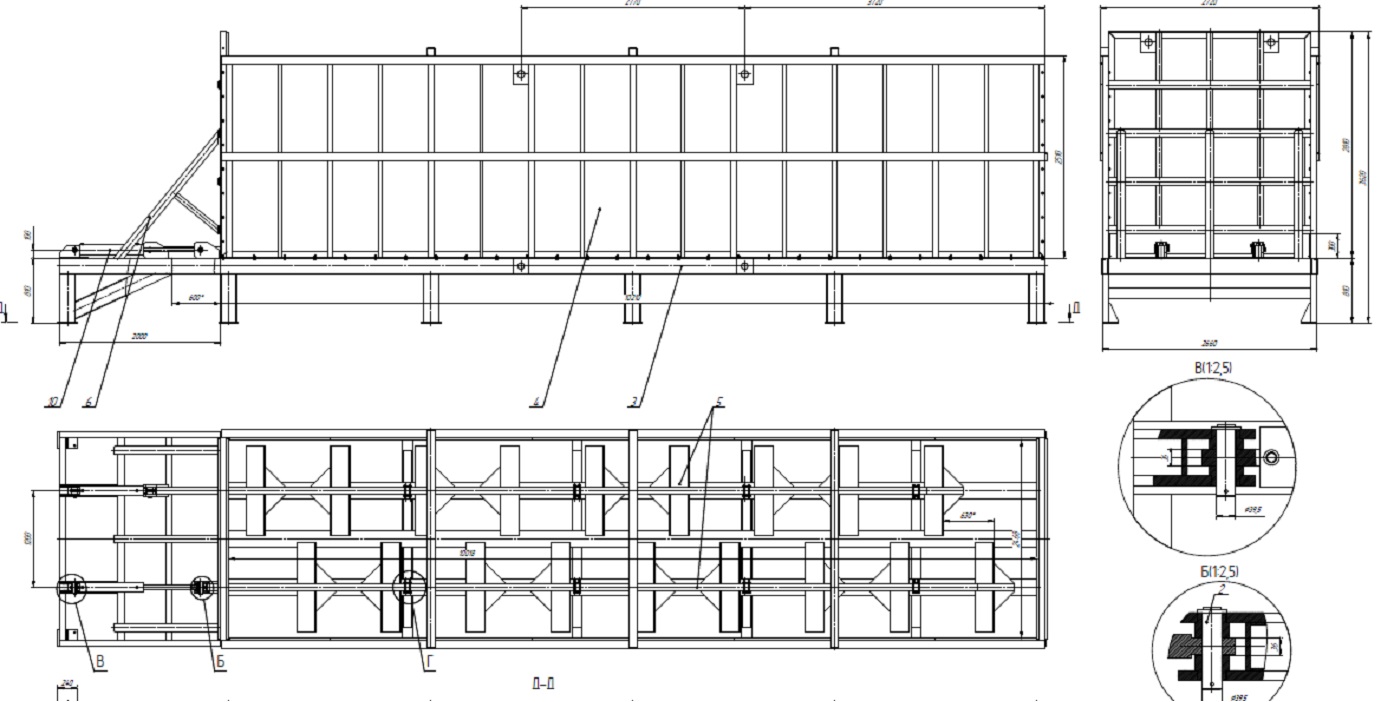

| Характеристика | Габариты 6000*2400 | Габариты 10000*2400 |
| Длина мм. | 8500 | 12200 |
| Ширина мм. | 2720 | 2720 |
| Высота мм. | 4000 | 4000 |
| Масса тн. | 5,5 | 7,1 |
| Максимальный объем загрузки м3 | 30 | 50 |
| Максимально допустимая тяговая нагрузка на один цилиндр тн. | 12 | 18 |
| Максимальная скорость выгрузки м3/час. | 3 | 6 |
| Потребляемая мощность кВт. | До 5,5 | До 7,5 |
| Объем гидравлического масла л. | До 60 | До 110 |
